产品说明

1.简介

臭氧尾气破坏器（简称VOD）用于破坏空气-臭氧气体混合物或氧气-臭氧气体混

合物（依据进料气体而定）中的臭氧。这些尾气必须不含固体颗粒和泡沫。这些臭

氧气体混合物在进入臭氧尾气破坏器之前用于不同的工艺中，例如：

—饮用水处理

—废水处理

—泳池水处理等

操作员负责工艺和所有有关安全的注意事项。

警告：

接触特别是吸入含臭氧的气体对人类和动物都是有害的。含臭氧的气体不能不加

控制地在建筑物内或向大气中排放。

2.工艺数据

加热型臭氧尾气处理器

介质含有臭氧的氧气或空气

工作时里面最高温度约160-200°C

气体温度入口5-35°C

出口<60°C

排放气体质量流量最小/最大（根据臭氧机尾气量估量）

臭氧含量入口<1.5%重量

出口<0.1ppm

3.臭氧尾气破坏器的设计和构造用于破坏尾气中的臭氧，臭氧浓度最高约1.2%wt，工艺

中接触池的尾气。在短时间内（小于60秒）臭氧浓度可能升高到66.5%wt，这种情况

出现在吹扫臭氧发生器到无臭氧。尾气破坏器没有能力处理高浓度臭氧。它会导致温度

过高并且由于气温过高超过去500℃而破坏结构。

警告：

臭氧尾气破坏器绝不能直接用于破坏直接从运行的发生器中产生的臭氧。

4.臭氧尾气破坏器安装。

调试前，所有安全操作的条件必须满足。

臭氧破坏器只能由合格技术人员进行安装和调试，该技术人员拥有臭氧装置的操作资料并能理解其内容。此外，如有不懂，安装事宜可以与商家技术人员进行指导。

5.安全规定

当心：

安装为特殊的操作状态，必须在不接电的情况下安装好。电源220V

概述

设备安装前,应检查有无运输损坏。

计划安装臭氧破坏器时应考虑下列各点：

--气体流向不允许相反，否则，温度控制回路不再起作用，加热始终进行，

这样降低了加热元件的使用寿命。

--水（液体）不允许进入破坏器内。如果发生水蒸发，破坏器的能量损耗大

大增加。通常，如果水蒸发，换热器和加热元件内会形成沉积，其效率将

受影响，加热元件的使用寿命也缩短。

--由于可能引发氧气火险的危险（氧气作为进料气），泡沫和固体颗粒不允

许进入破坏器内。因为空气、泡沫会沉积在换热器和加热元件内，从而影

响两者的效率。

当心：

如果水在确定的空间突然蒸发，压力也提高，这会导致系统过压太高。

当心：

如果泡沫或固体颗粒与氧一起在破坏器内，则火险可能性增加。如果不能避免这

种情况，则必须在臭氧接触系统和破坏器之间安装一个泡沫破坏装置或一个除尘

器。

6.臭氧尾气破坏器安装

臭氧尾气破坏器必须按照最佳布置方案垂直安装和连接。如果地方条件不允许，也可以平衡摆放，但是不建议此方式安装。

环境条件

安装现场的条件符合数据：

--室内温度

--场地标高

--湿度

--安全等级系统

--振动

此外，必须保证臭氧破坏器散热不会导致房间温度升高超过要求，安装现场氧气

或臭氧可能泄漏的房间必须符合安全规定。

臭氧尾气毁灭器接口为2分口径

臭氧破坏器就位连接后，必须放好，以防止被污染、损坏。

7.臭氧尾气毁灭器参数表

  尺寸：15*11*50cm

  功率：800瓦

  电压：220V/50HZ

  材质：304不锈钢

  净重：5.2KG

  最大处理气体量：20G/h ( 一般尾气不会大于20克） 通用型

  加装温控：表面温度＞45°C 会停止工作

  里面温度：160-200°C

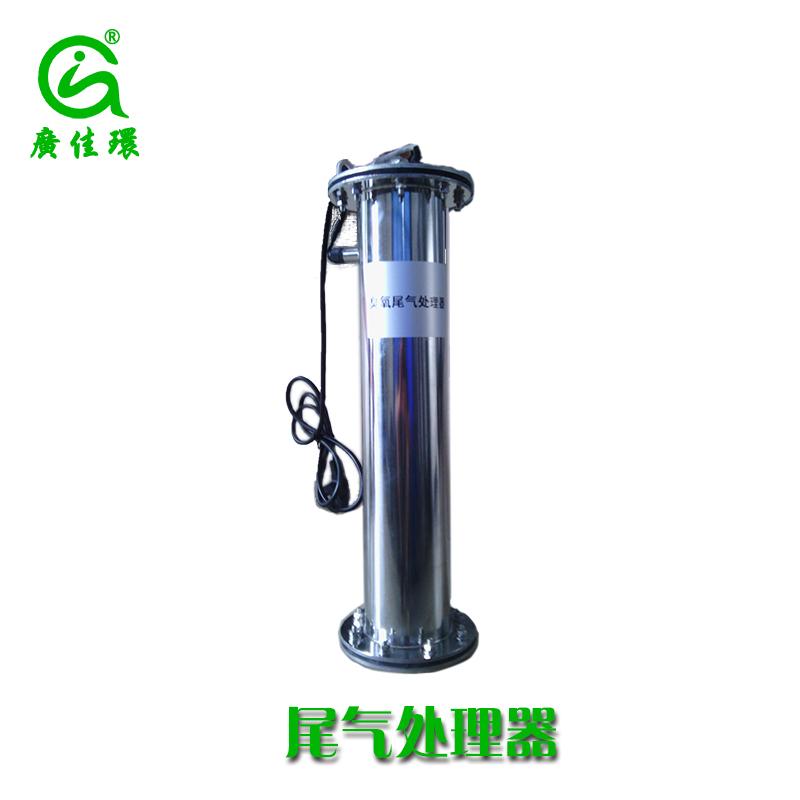

8.臭氧尾气破坏器

9.本公司产品小知识

1、臭氧毁灭器是本公司的创新产品，具有体积小、功耗低、寿命长、效果好等特点。主要用途是消除臭氧尾气。在实际使用时，经该产品处理过的臭氧尾气，完全符合国家规定的空气污染指标。同时，该产品处理臭氧尾气的效果不受潮湿气体和水分的影响，绝不需要“再生”处理，这是使用催化剂、分子筛、活性碳等填料的臭氧毁灭器无法做到的。

2、处理臭氧尾气的必要性：

由于臭氧气体具有强氧化性，除可能对某些物品造成损坏外，还会污染环境，刺激人的呼吸系统，对人体健康不利，所以国内外都对空气中的臭氧指标都加以限制。我国政府规定，空气中的臭氧浓度，作业场所不得超过0.2ppm，生活场所不得超过0.15ppm。

当使用臭氧处理各类水时，如饮用水、泳池水、污水，不论使用哪种气液接触装置，最终都会有超过80%的臭氧气体从水中逸出，成为臭氧尾气。如果将这部分臭氧直接排到大气中或留存在室内，就会造成环境污染。上述情况，都需要使用臭氧毁灭器对臭氧尾气进行处理，使这些残留的臭氧气体立即分解掉，然后再排放到大气中。

3.产品适用范围：水处理时水中逸出的臭氧、物品消毒柜/消毒室内残留的臭氧、环境消毒后残留的臭氧等。
