200g/h蜂窝式空气源臭氧发生器

佳环秉承人之美，追求绿色环保、完美品质创造的精神!

    广州佳环电器科技有限公司，成立于2007年，下设广州臭氧设备研发基地，是一家从事臭氧发生器与制氧机研发、设计、生产和销售的专业化公司。公司品牌‘广加环’已成为臭氧行业的知名品牌，产品远销欧美，市场份额在逐年倍增，产品从小型家用消毒机、制氧机、到工业化生产应用、到重工业公斤级应用，佳环人本着科技兴国，创新兴厂，质量求生存，信誉求发展，客户的要求，是我们需要完成的最低标准！

    公司生产的系列产品应用范围广，在食用菌、食品、制药、医疗、水处理、环保、化学氧化与合成等几十个领域有着丰富的经验。人性化的设计理念，卓越的性能和完善的服务，使公司产品在臭氧领域处于领先地位。

佳环人的开拓永无止境，面对市场各种仿照，不断触犯我司各项专利，公司投入巨资进行新类别臭氧发生器的研发，必将成为又一个新的里程碑!

佳环人本着科技兴国，创新兴厂，质量求生存，信誉求发展，客户的认可，是我们不懈的努力。

1、明细配置清单

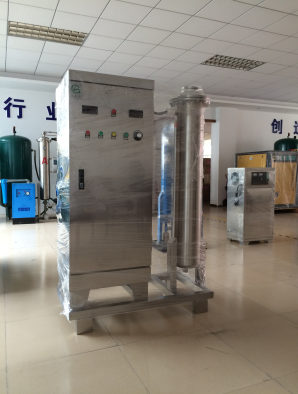

产品组成：蜂窝式200A臭氧发生器单元、220V/50HZ（臭氧电 源、不锈钢外壳、数显电流表、数显电压表、臭氧指示灯、电源指示灯、风扇、臭氧浓度调节旋钮等。

产品特点：脱羟石英管结构臭氧发生器，蜂窝式超长寿命设计、臭氧浓度更高，其功率、体积比同类产品都小。

200g/h空气源臭氧系统供货清单及服务范围

2、系统总体说明

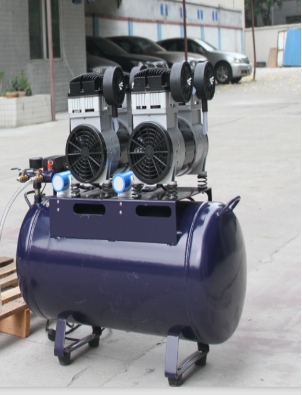

本系统配套产量200g/h的臭氧发生器1台，采用2.2KW无油压缩机，7.5P冷干机，两组过滤器，0.3m³储气罐等组成。

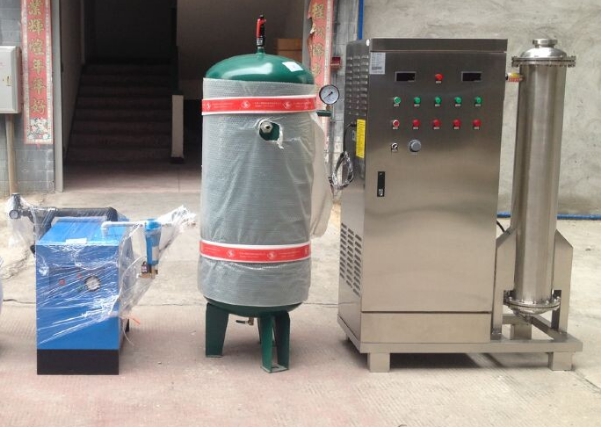

外置空压机，冷干机，过滤器，储气罐，蜂窝臭氧机

3、产品特点及性能说明

◆先进的蜂窝式电晕放电技术

◆最优化的机械设计

◆先进的IGBT供电单元

◆低谐波污染

◆低能耗

◆臭氧浓度高、结实耐用

◆结构紧凑

◆低维护工作量

◆自动化界面控制

◆放电体

 臭氧放电室采用石英管放电体，该放电体臭氧产量大，臭氧浓度高，能最大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键。

4、环境条件及设计条件

  4.1环境条件

  4.1.1 温度: 年平均气温12.1℃，最低温度＞0℃，最高温度38.8℃。

  4.1.2 湿度: 年平均相对湿度61.5%，月平均最高相对湿度85%，月平均最低相对湿度35%。

  4.1.3 大气压: 年平均压力101.59KPa，最高压力104.5KPa，最低压力98.6KPa。

  4.1.4 冷却水: 一般工业自来水。

  4.2设计条件: 臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。

  4.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。

  4.2.2湿度: 臭氧发生器设计相对湿度≦75%。

  4.2.3冷却水温度: 臭氧发生器设计冷却水温度＜30℃。

  4.2.4大气压: 臭氧发生器按标准大气压设计，即大气压为101.3KPa。

  4.3气源条件: 臭氧发生器为空气源，气源露点要求＜-23℃。

  4.4电源条件: 室内有220v/50Hz交流电源，部分臭氧设备同时需要用到380V/50Hz交流电源。

5、臭氧发生器设计、制造和检验标准

5.1 臭氧发生器设计、制造标准

   5.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；

   5.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。

 5.2 臭氧发生器检验标准

   5.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。

6、注意事项及售后服务

注意事项：机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。

1．设备质保期

设备保修期为设备出厂之日起一年保修，终身维护；

2．操作、维修人员的培训

免费安排业主方操作、维护人员培训，达到：

①操作人员能熟练操作设备；

②维修人员需掌握设备的日常维护和维修工作。

3．用户走访

在保修期内不少于一次；检查设备运行状况，给用户提供合理化建议。

4．故障排除

①接到用户设备出现故障的信息后，当日给用户明确答复；

5．其他服务

①定期提醒用户更换易损件，检查设备及注意事项。

6．质量承诺：

①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。

②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。

③在正常的使用情况下，整机设备使用寿命为10年。

④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围：

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。
