纸品车间臭氧消毒设计方案

一、概述

臭氧以其特有的气味而得名，它是一种气体强氧化剂，具有杀菌力强，不产生任何残留污染，可直接对食品使用等优点。作为一种广谱高效杀菌剂，其杀菌速度较氯快300—600倍，可以快速杀灭各种细菌繁殖体和芽孢、病毒和真菌，如大肠杆菌、沙门氏菌、金黄色葡萄球菌、枯草杆菌黑色变种芽孢、黑曲霉、乙型肝炎表面抗原等。臭氧极不稳定，可自行分解成氧，不产生任何残留。臭氧用作杀菌剂的最早试验是1886年由梅利坦斯在法国进行的，最早的实例是1909年法国科隆冷冻厂利用臭氧对冷藏牛肉表面杀菌以提高贮藏期。近年来，臭氧在食品,化妆品,包装厂,纸制品厂,制药厂,水厂,食品保鲜等行业的应用得到快速发展。

生产车间投加臭氧产量的计算方式：

以上净化空间仅供参考，具体可以按客户提供空间大小，客户要求净化级别，按公式计算，得出臭氧投加量。

根据《消毒技术规范》及实际应用经验：

三十万净化级取C = 2.5ppm = 5mg/m3；

十万净化级级取C = 5ppm = 10mg/ m3；

万净化级取C = 15ppm = 30mg/ m3；

百级取C = 20ppm = 40mg/ m3 。

二、根据贵公司的提供的相关资料，即：

1、车间为纸品生产车间

2、消毒级别为：三十万级

3、现需要消毒的空间有：

4、第一个车间：3000*3.5=10500M³  需要臭氧量150g/h 1台

5、第二个车间：2000*3.5=7000M³   需要臭氧量100g/h 1台

6、第一个仓库：6000*3.5=21000M³   需要臭氧量300g/h 1台

7、第二个仓库：3000*3.5=10500M³   需要臭氧量150g/h 1台

根据上述情况，这四个空间需要的臭氧量如下：

产品技术参数

YT-018参考图片:

300G参数:

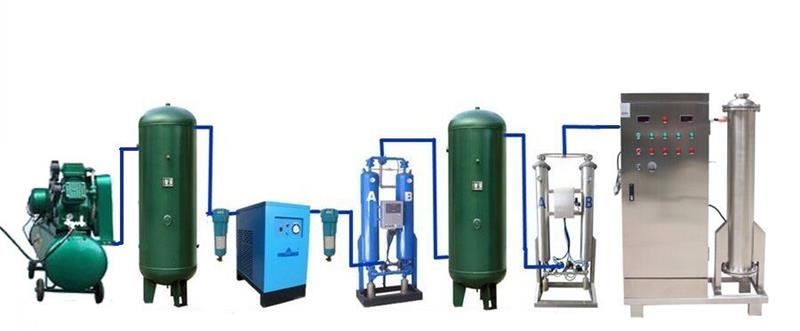

300G参考图(从左至右依次为:无油空压机,储气罐,精密过滤器，冷干机,精密过滤器，吸干机，储气罐，制氧机,臭氧机)


三、臭氧投加方法

1、中央空调内置型臭氧机

    将臭氧消毒机安置在中央空调送风道或回风道内部，利用空调的风力将臭氧消毒机产生的臭氧输送到需要消毒的车间内。这种臭氧消毒机使用简单，臭氧气体也能方便地投送到需要消毒的车间内。（但由于是安置在空调风道内，所以发生故障时，不易察觉，取出维修时也不方便。同时，臭氧气体可能会对镀锌铁板制做的风道、空调马达、铜制零部件、电子元件、橡胶密封件等产生一定的氧化和腐蚀作用。）

2、中央空调外置型臭氧机

    将臭氧消毒机产生的臭氧通过管路送入中央空调送风道或回风道内，利用空调的风力将臭氧输送到需要消毒的车间内。和内置型臭氧消毒机相比，这种臭氧消毒机仅仅是维修和维护方便了，但依然存在臭氧气体可能损坏空调系统配件的缺点。

3、壁挂式臭氧机

    将臭氧消毒机悬挂在车间外墙壁的高处，通过臭氧消毒机上硅胶管连接将臭氧气体吹送到车间。（这种臭氧消毒机由于结构、体积等方面的限制，实际吹送臭氧的距离很近，通常不会超过3米，无法对车间的远处消毒，当车间面积较大时，需要安装多台才能达到消毒效果。）

4、移动式臭氧机

    臭氧比空气重，对对车间消毒时，通常是从高处投放臭氧，并且要求尽量将臭氧投放到车间的每个角落。将臭氧消毒机放在车间外，通过臭氧消毒机上硅胶管连接将臭氧气体吹送到车间。

5、管道喷淋型臭氧机

    在需要消毒的车间天花上或墙壁高处，安装直径和长度合适的PVC管，在PVC管上定向开数量合适的臭氧喷孔，将臭氧消毒机产生的臭氧气体充入PVC管内，通过臭氧喷孔将臭氧均匀喷洒到车间内。

四、臭氧消毒灭菌的优点

1、消毒无死角 扩散性好

臭氧是一种气体，因此，应用臭氧消毒灭菌不存在死角，不受细菌种类、湿度等影响。

2、原料易得 环保.无污染无残留

应用臭氧灭菌是利用臭氧取之于自然，作用后又自行还原于自然，快速自然分解为氧的特性，经济安全、无二次污染。臭氧灭菌是一种常温灭菌，能完全解决许多不能耐高温物品的消毒问题。

3、消毒彻底杀菌能力强

臭氧为气体消毒剂，可杀灭细菌繁殖体和芽孢、病毒、真菌等，并可破坏肉毒杆菌素,杀菌能力强。适合多种致病微生物，对大肠杆菌、沙门氏菌、金黄色葡萄球菌及甲乙型肝炎病毒、真菌等多种微生物均有很好的杀灭作用。
4、除臭净化
    臭氧去除异味性能极好。依赖其强氧化性能可快速分解产生臭味及其他气味的有机或无机物质。臭味的主要成分是胺、硫化氢、甲硫醇等。

五、臭氧与医药行业其它消毒产品相比有特殊的优越性

1、臭氧和医药行业常用消毒剂相比：

杀菌能力高于甲醛、二氧化硫、高锰酸钾用氯制剂等消毒剂； 杀菌后剩余的臭氧会自行分解为氧气，不产生残留造成污染，这一点是任何化学消毒剂所无法比拟的。

2、 臭氧杀菌与紫外线照射杀菌相比同样具有特殊的优越性：

臭氧到处渗透，没有死角。紫外线只有照射到物体表面且达到一定的照射强度标准才有杀菌效果。食品车间一般比较高大，致使紫外线照射强度远远不够，特别是距离远，照射产生很大死角，如加工案板下部等。臭氧为气体，渗透性强，扩散性好，浓度均匀，没有死角； 杀菌速度快。紫外线照射杀菌需要较长的作用时间，一般要照射6小时以上，而符合标准浓度的臭氧只需开机1小时以上；

3、高湿度下杀菌效果更好。

紫外线照射杀菌在环境相对湿度达到60%以上时，消毒效果急剧下降，湿度达到80%以上时反可诱使细菌复活。臭氧则相反，湿度越高，杀菌效果越好。这是由于高湿度下细胞膜膨胀变薄，其组织容易被臭氧破坏，这一特性对于食品行业中普遍存在的高湿环境特别适合；

4、有低浓度保洁功能。

紫外线照射时生产人员必须离开现场，照射完成后无法用低功率的紫外线照射保洁；臭氧消毒时生产人员必须离开现场，消毒完成后可以调低臭氧发生量，用符合国家卫生标准的低浓度臭氧继续保持生产车间的空气清洁。

六、注意事项

1.臭氧发生器工作时人员必须离开消毒现场。

2.臭氧发生器勿长时间连续使用，长时间连续使用的建议购置备用机轮流使用。

3.机器设备必须放置在无油污、空气干净干燥的地方工作,以延长机器使用寿命。

4.使用时必须轻拿轻放，不能乱扔乱放。

5.机器设备用于水处理，臭氧输出口必须接上止回阀，（注意：止回阀分正反，在没接止回阀前检查有臭氧输出，再接上止回阀，如没臭氧就证明止回阀接。方向接反，在这时倒一头就可以了)；防止回水进入机内，损坏机器。

6.禁止将臭氧机放在消毒区内工作，为了工作的安全，设备应有单独工作区，再用硅胶管将臭氧气体输送到消毒或化学反应区。

7.机器设备必须天天检查维护；如发现异常要立刻关机，查明原因处理好后再用。

8.使用前机器设备必须良好接地，以防雷电。不用时最好拔掉电源插头。

9.根据工作环境、使用要求，正确选用臭氧消毒机。

10.机器设备若长时间不用必须将机内、机外壳清理干净，放置通风干燥的地方，防止受潮损坏。

11.为了防止机器受潮和更好的维护设备，每星期打开《气泵开关》或《气控开关》；关掉《浓度调节》或《臭氧开关》工作三小时以上，以清洁机内水气。
